Značajke

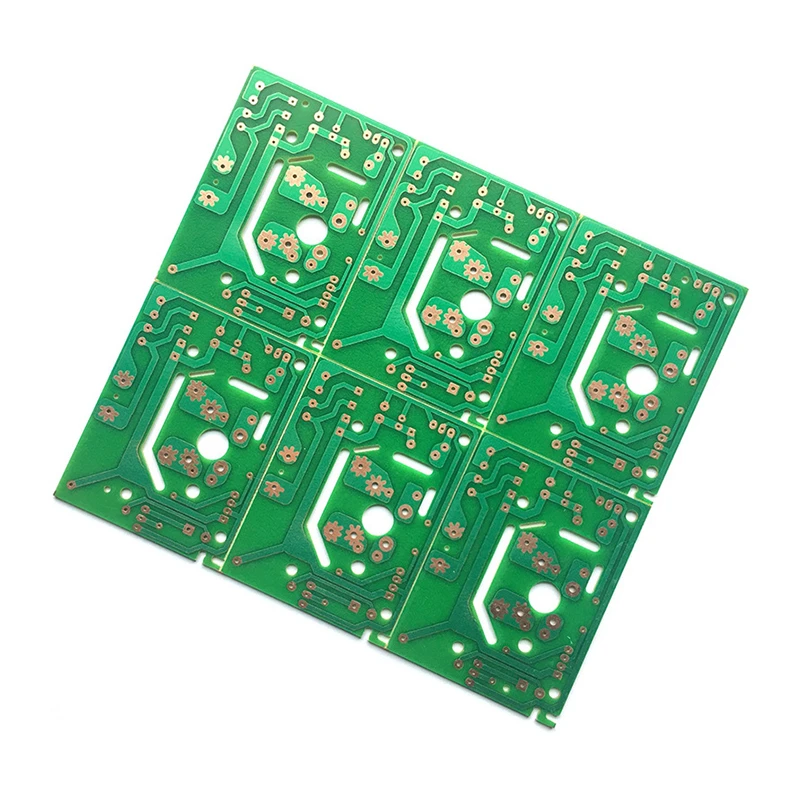

1 s jednim bočnim PCB -om ima samo jedan sloj provodljivog bakra, s uzorkom kruga ispisanim na jednoj strani . Spoji za krugove mogu se napraviti samo na ovoj strani .
2, s jednim slojem vodljivog bakra, dizajn jedne bočne ploče je jednostavan, prikladno je primijeniti za jednostavno ožičenje ili veze niske gustoće .
3, Proces proizvodnje na jednom bočnom PCB-u je jednostavno, tako da je trošak proizvodnje niži, što ga čini prikladnim za proizvodnju velikih razmjera i ekonomične aplikacije .
4, zbog samo jednog vodljivog sloja i manje strukturnih slojeva, jednostruka bočna PCB je tanja i fleksibilnija, što može ispuniti više zahtjeva za savijanjem i presavijanjem .
Konstrukcija
Jednostrano PCB uglavnom se sastoji od sljedećih dijelova:
Supstrat:
Supstrat jednostrane ploče obično je izolacijski materijal, poput fr -4 staklenih vlakana . Ovi materijali pružaju strukturnu potporu i električnu izolaciju za ploču . jedan
Vodljivi sloj:
Jedna strana jednostrane ploče prekrivena je vodljivom bakrenom folijom koja se koristi za ožičenje i povezivanje elektroničkih komponenti . bakrena folija je urezana da tvori potrebne uzorke kruga .
Cover Film:
Prekriven je na površini bakrene folije kako bi zaštitio bakrenu foliju i spriječio je oksidaciju . Poklopac je obično izolacijski materijal, poput poliimida (PI), itd. .
Prijava
Jednostrane ploče imaju vrlo širok raspon aplikacija i uglavnom se koriste u sljedećim scenarijima:
Jednostavni elektronički uređaji:
Jednostrane ploče često se koriste u nekim jednostavnim elektroničkim uređajima, poput daljinskih upravljača elektroničke igračke, metara, zbog njihovog jednostavnog procesa proizvodnje i niskih troškova .
Potrošačka elektronika:
Kod potrošačkih elektroničkih proizvoda, jednostrani ploče se široko koriste u montažnim sustavima jezgrenih komponenti različitih elektroničkih uređaja, poput radija i televizora .
U komunikacijskim uređajima
Jednostrane ploče često se koriste za jednostavne zahtjeve za povezivanje kruga, kao što su one u modulima fotoaparata mobilnih telefona .
Uobičajena specifikacija
Fr -4, 1 . debljina ploče od 6 mm, 1oz bakar, završetak: OSP ili Hasl, fluks itd.
